VW Polo Sedan . Пол­ная аппа­рат­ная заме­на мас­ла в АКПП 09G, Aisin TF60-SN

1
Автомобиль Volkswagen Polo Sedan 2016 г., пробег 203 078 км. АКПП 09G, Aisin TF-60SN. Первая замена масла с момента приобретения автомобиля. Жалоб на работу АКПП нет.
Автомобиль Volkswagen Polo Sedan 2016 г., пробег 203 078 км. АКПП 09G, Aisin TF-60SN. Первая замена масла с момента приобретения автомобиля. Жалоб на работу АКПП нет.
2
На одометре 203 078 км. Много это или нет для семилетнего автомобиля? Для Volkswagen Polo Sedan немного. При правильном и своевременном обслуживании проедет ещё не одну сотню тысяч километров.

Пробег автомобиля

На одометре 203 078 км. Много это или нет для семилетнего автомобиля? Для Volkswagen Polo Sedan немного. При правильном и своевременном обслуживании проедет ещё не одну сотню тысяч километров.
3
Перед началом работ проверяем блок управления трансмиссии на наличие ошибок при работе коробки. На момент диагностики ошибки отсутствуют.

Диагностируем АКПП

Перед началом работ проверяем блок управления трансмиссии на наличие ошибок при работе коробки. На момент диагностики ошибки отсутствуют.
4
Для обслуживания коробки необходимо масло с допуском JWS 3324 (ATF T‑WS) (G055540A2 оригинальный допуск VAG). Этот допуск имеет масло Zic Atf Multi LF. Фильтр AVT 140 951 01 (09G 325 429E VAG). Прокладка AVT 140 931 01 (09G 321 370 VAG).

Материалы для замены

Для обслуживания коробки необходимо масло с допуском JWS 3324 (ATF T‑WS) (G055540A2 оригинальный допуск VAG). Этот допуск имеет масло Zic Atf Multi LF. Фильтр AVT 140 951 01 (09G 325 429E VAG). Прокладка AVT 140 931 01 (09G 321 370 VAG).
5
Zic Atf Multi LF полностью синтетическая трансмиссионная жидкость для автоматических коробок передач нового поколения. Используется для многих современных азиатских, европейских и американских автомобилей, где рекомендуются использовать приведенные спецификации.

Масло Zic Atf Multi LF

Zic Atf Multi LF полностью синтетическая трансмиссионная жидкость для автоматических коробок передач нового поколения. Используется для многих современных азиатских, европейских и американских автомобилей, где рекомендуются использовать приведенные спецификации.

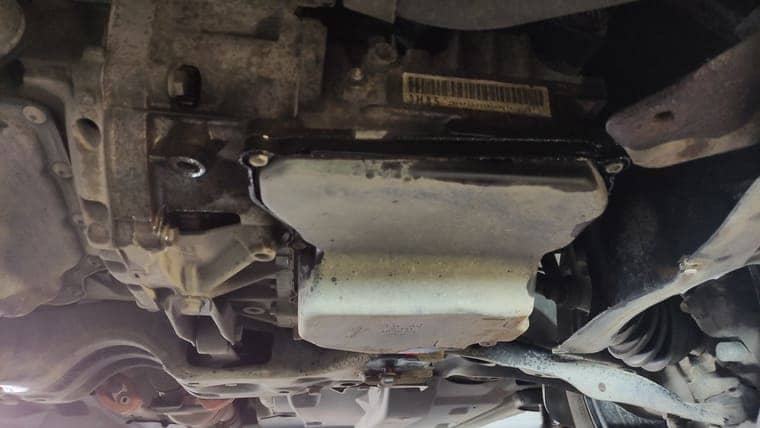

6
АКПП 09G (TF60-SN) одна из первых 6‑ступенчатых автоматов в мире. Разработана компанией AISIN специально для концерна VAG. Перед подключением установки обильно смачиваем жидким ключом болты крепления поддона АКПП. Исходя из опыта, болты сильно коррозируют и могут ломаться при снятии поддона коробки.

АКПП 09G, TF60-SN, Aisin

АКПП 09G (TF60-SN) одна из первых 6‑ступенчатых автоматов в мире. Разработана компанией AISIN специально для концерна VAG. Перед подключением установки обильно смачиваем жидким ключом болты крепления поддона АКПП. Исходя из опыта, болты сильно коррозируют и могут ломаться при снятии поддона коробки.

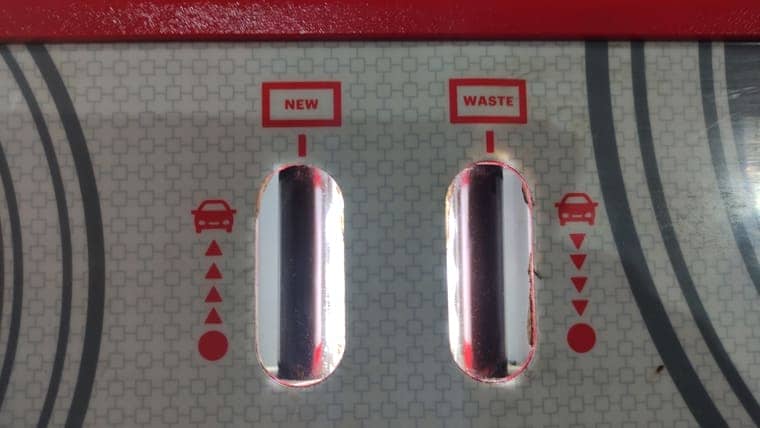

7
Подключаем установку для замены масла и запускаем двигатель автомобиля. Трансмиссионная жидкость циркулирует по установке. Через смотровые окна оцениваем состояние масла. Масло темное, но мы ожидали увидеть более черный цвет за такой пробег.

Проверяем состояние трансмиссионной жидкости

Подключаем установку для замены масла и запускаем двигатель автомобиля. Трансмиссионная жидкость циркулирует по установке. Через смотровые окна оцениваем состояние масла. Масло темное, но мы ожидали увидеть более черный цвет за такой пробег.
8

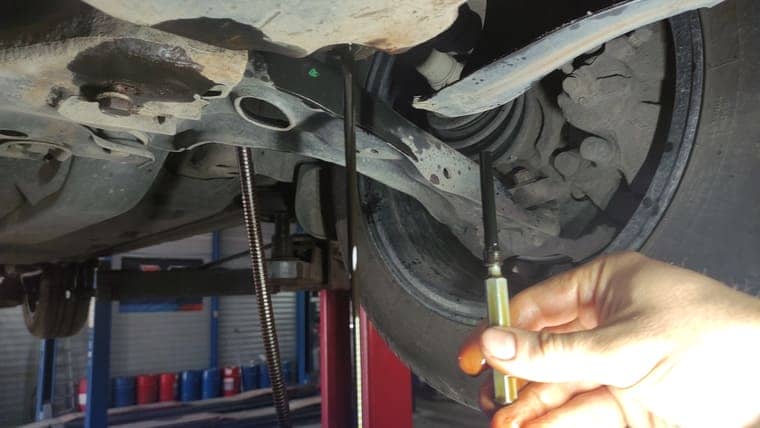

Откручиваем сливную пробку и переливную трубку в поддоне АКПП. Сливаем масло с картера АКПП.

Сливаем масло с поддона АКПП

Откручиваем сливную пробку и переливную трубку в поддоне АКПП. Сливаем масло с картера АКПП.
9

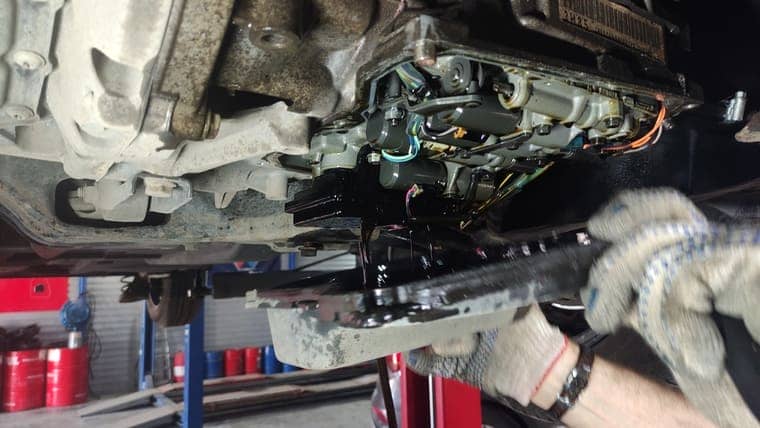

Откручиваем 7 болтов крепления поддона АКПП и снимаем поддон.

Снимаем поддон АКПП

Откручиваем 7 болтов крепления поддона АКПП и снимаем поддон.
10

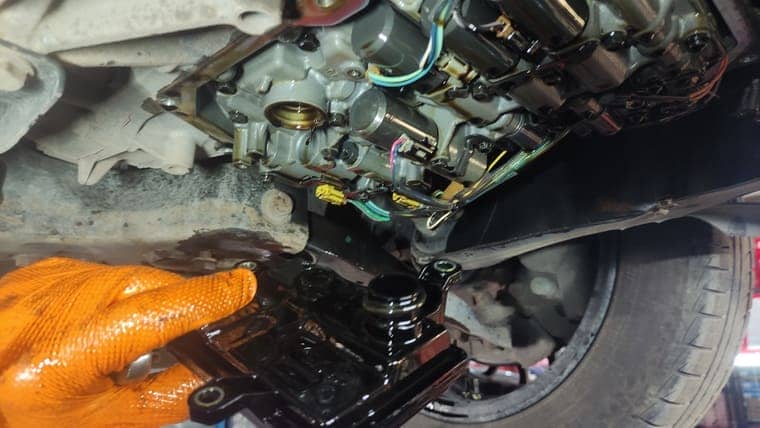

Откручиваем 3 болта крепления трансмиссионного фильтра и снимаем старый фильтр АКПП.

Снимаем старый фильтр АКПП

Откручиваем 3 болта крепления трансмиссионного фильтра и снимаем старый фильтр АКПП.

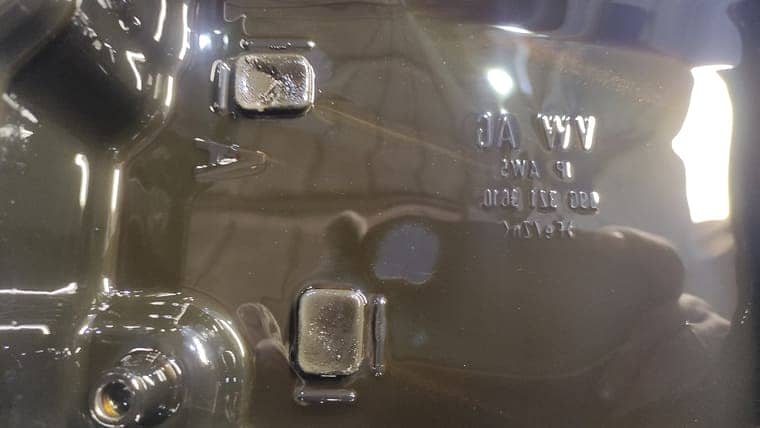

11
Крупных металлических частей на магнитах нет. Признаки разрушения АКПП отсутствуют.

Осматриваем магниты в поддоне АКПП

Крупных металлических частей на магнитах нет. Признаки разрушения АКПП отсутствуют.
12

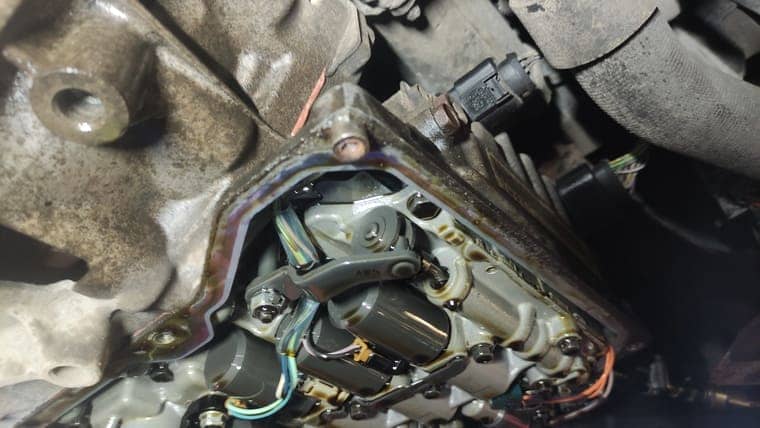

При снятии поддона коробки сломался болт. Это происходит довольно часто на АКПП этого типа. Под дистанционную втулку прокладки поддона АКПП попадает влага и болт в этом месте сгнивает.

Обломанный болт крепления поддона АКПП

При снятии поддона коробки сломался болт. Это происходит довольно часто на АКПП этого типа. Под дистанционную втулку прокладки поддона АКПП попадает влага и болт в этом месте сгнивает.
13

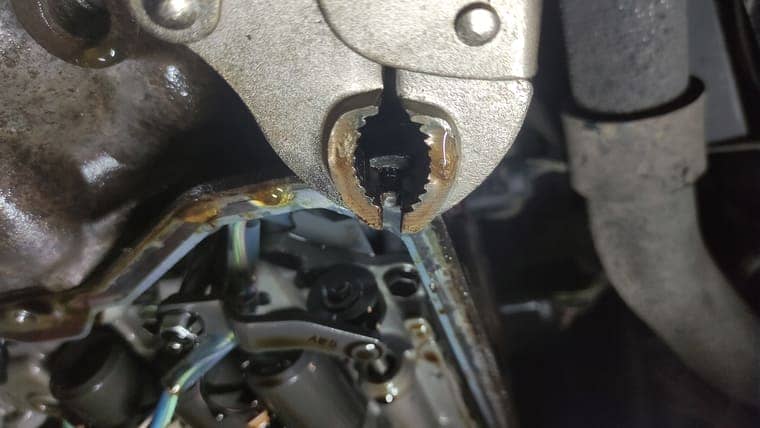

Повезло, что болт обломился не заподлицо и есть доступ к остатку болта. Извлекаем остаток болта. Аккуратно газовой горелкой прогреваем болт и зажимами выкручиваем. Бывает так, что приходится высверливать старые болты и перерезать резьбу. На такие дополнительные работы сложно спрогнозировать время и трудозатраты. На извлечение этого болта мы потратили полчаса.

Демонтаж обломанного болта

Повезло, что болт обломился не заподлицо и есть доступ к остатку болта. Извлекаем остаток болта. Аккуратно газовой горелкой прогреваем болт и зажимами выкручиваем. Бывает так, что приходится высверливать старые болты и перерезать резьбу. На такие дополнительные работы сложно спрогнозировать время и трудозатраты. На извлечение этого болта мы потратили полчаса.

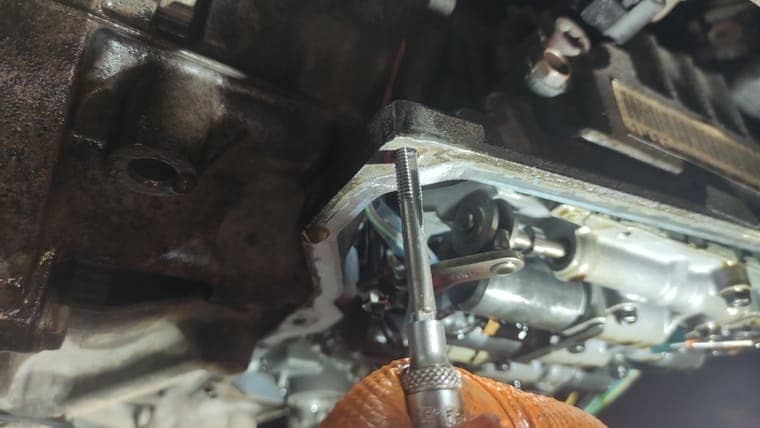

14
Прогоняем метчиком резьбу болтов поддона в картере АКПП, очищаем её от грязи, ржавчины и окислов.

Восстановление резьбы в картере АКПП

Прогоняем метчиком резьбу болтов поддона в картере АКПП, очищаем её от грязи, ржавчины и окислов.

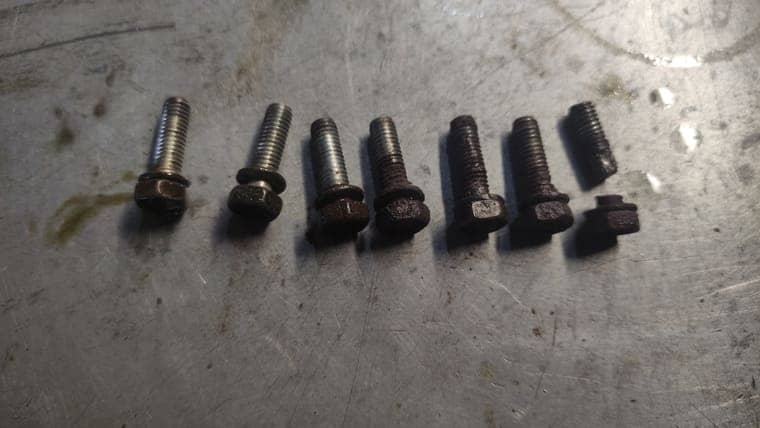

15
Старые болты поддона коробки. Часть из них сильно коррозировали и использовать их повторно нельзя. 4 болта подлежат замене.

Старые болты крепления поддона АКПП

Старые болты поддона коробки. Часть из них сильно коррозировали и использовать их повторно нельзя. 4 болта подлежат замене.
16

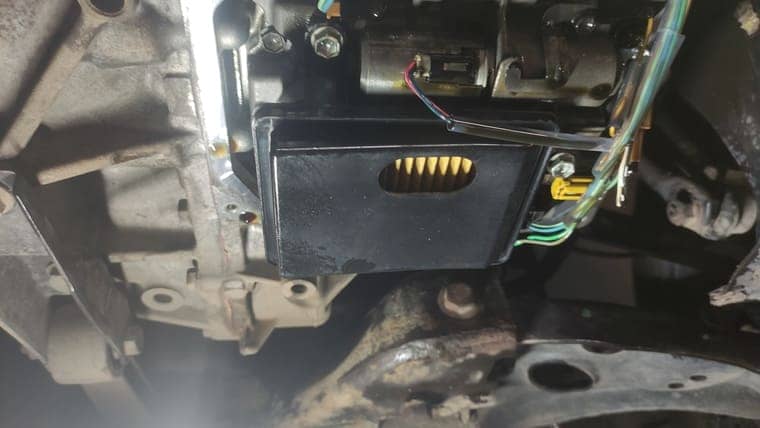

Устанавливаем новый фильтр с новым уплотнительным кольцом. Момент затяжки болтов крепления фильтра 11 Нм.

Устанавливаем новый фильтр АКПП

Устанавливаем новый фильтр с новым уплотнительным кольцом. Момент затяжки болтов крепления фильтра 11 Нм.
17

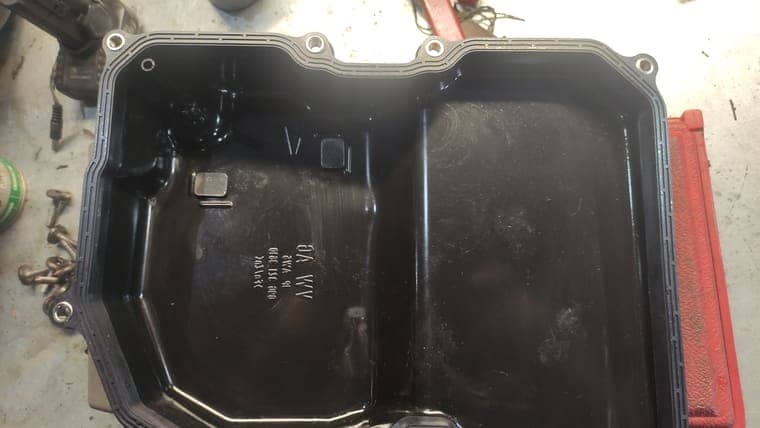

Очищаем поддон, магниты в поддоне. Устанавливаем новую прокладку.

Очищаем поддон АКПП

Очищаем поддон, магниты в поддоне. Устанавливаем новую прокладку.
18

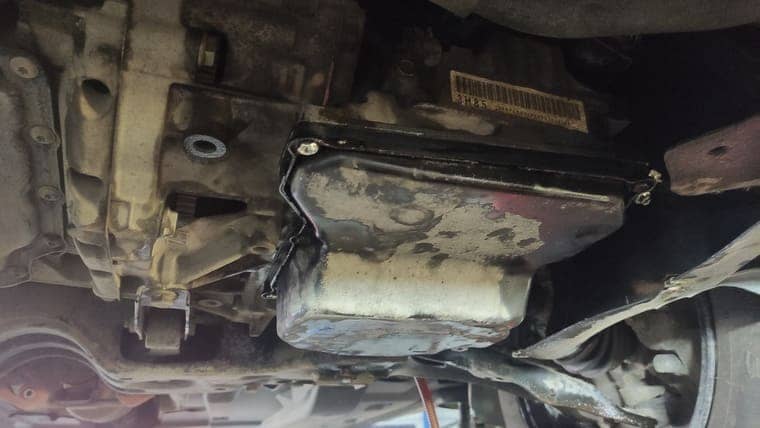

Устанавливаем поддон на свое место. Момент затяжки болтов крепления поддона 7 Нм.

Устанавливаем поддон АКПП

Устанавливаем поддон на свое место. Момент затяжки болтов крепления поддона 7 Нм.
19

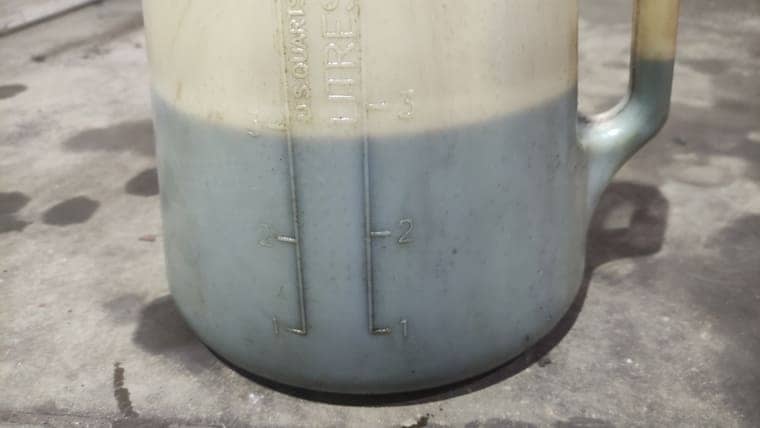

Измеряем объем слитого с картера коробки масла. Слилось примерно 2,8 литра. В сухую коробку заливают в районе 7,5 литров. Старого масла в коробке осталось примерно 4,7 литра.

Слитое с картера АКПП масло

Измеряем объем слитого с картера коробки масла. Слилось примерно 2,8 литра. В сухую коробку заливают в районе 7,5 литров. Старого масла в коробке осталось примерно 4,7 литра.
20

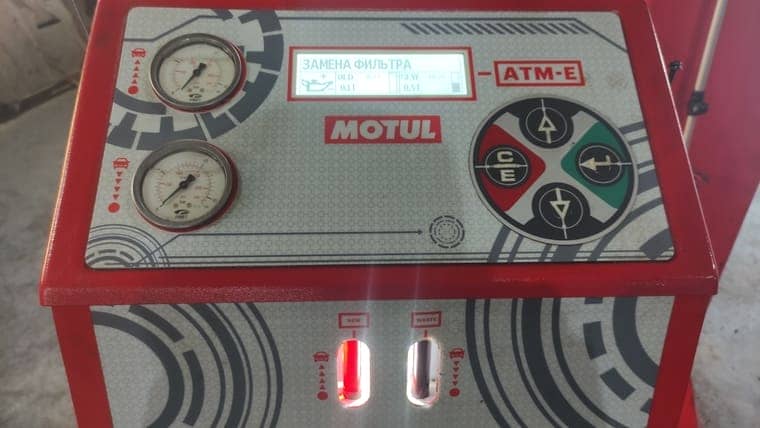

Заправляем масло в картер АКПП, запускаем двигатель автомобиля и начинаем аппаратную замену.

Настраиваем установку для замены масла

Заправляем масло в картер АКПП, запускаем двигатель автомобиля и начинаем аппаратную замену.
21

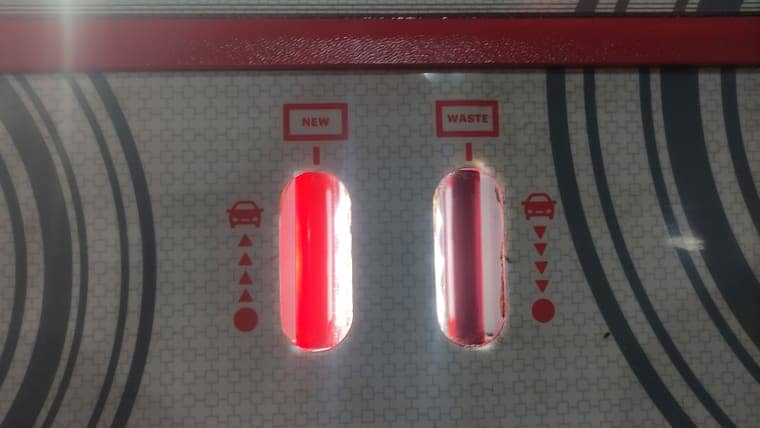

Постепенно масло на выходе из АКПП начинает светлеть (правое смотровое окно), коробка промывается новым маслом.

Контролируем процесс замены масла в АКПП

Постепенно масло на выходе из АКПП начинает светлеть (правое смотровое окно), коробка промывается новым маслом.

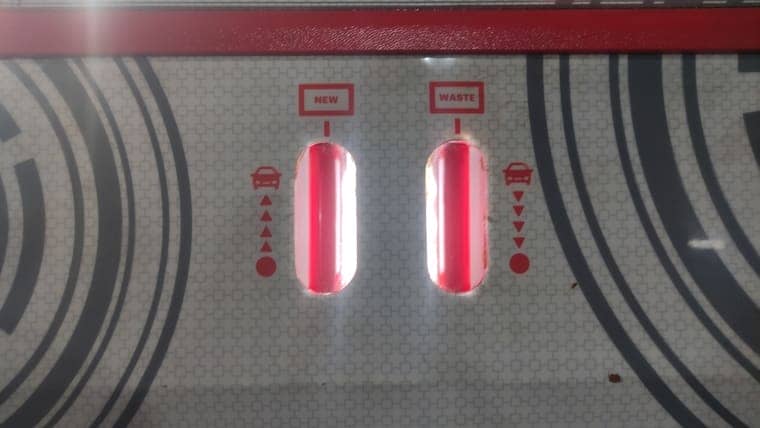

22
Процесс аппаратной замены масла в АКПП завершен. Результат отличный. Трансмиссионная жидкость чистая и прозрачная. Значит внутри коробки чисто.

Результат замены

Процесс аппаратной замены масла в АКПП завершен. Результат отличный. Трансмиссионная жидкость чистая и прозрачная. Значит внутри коробки чисто.
23

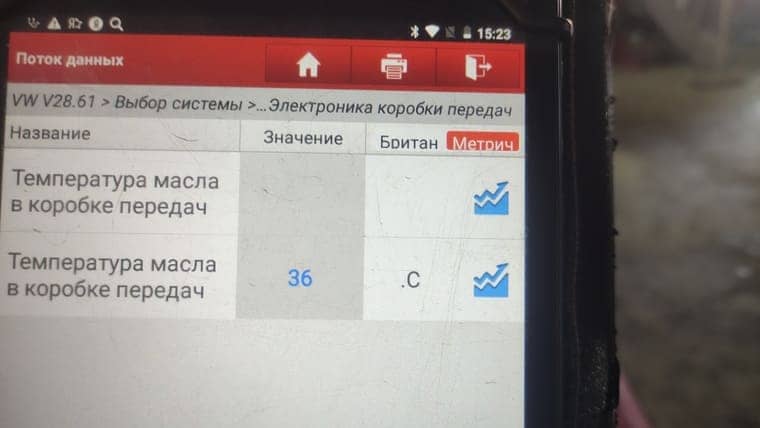

Контроль уровня масла в АКПП 09G производится при температуре 35–45 градусов. Сейчас 36 градусов. Приступаем к проверке и регулировке уровня масла в автомате.

Проверяем температуру масла в АКПП

Контроль уровня масла в АКПП 09G производится при температуре 35–45 градусов. Сейчас 36 градусов. Приступаем к проверке и регулировке уровня масла в автомате.

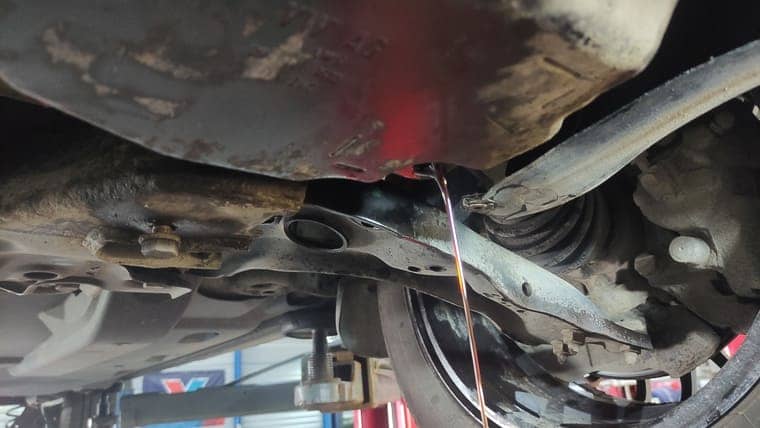

24
Заводим двигатель автомобиля. Переключаем передачи АКПП, задерживаясь на каждой 2–3 секунды. Переводим селектор в положение “P”. Откручиваем пробку на поддоне и излишки масла вытекают.

Регулируем уровень масла в АКПП

Заводим двигатель автомобиля. Переключаем передачи АКПП, задерживаясь на каждой 2–3 секунды. Переводим селектор в положение “P”. Откручиваем пробку на поддоне и излишки масла вытекают.
25

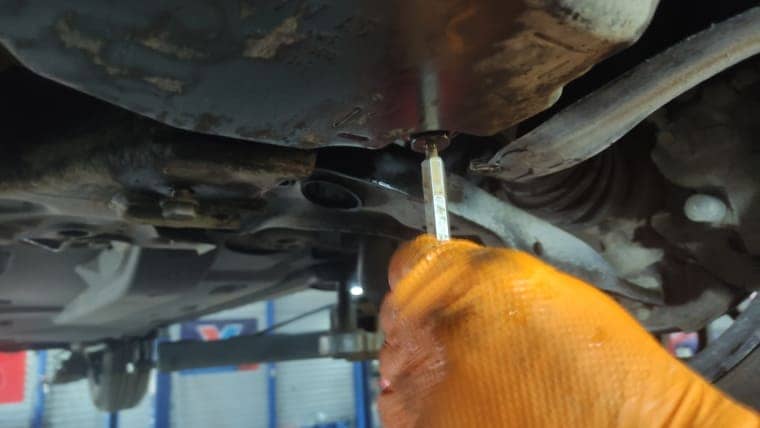

Дожидаемся отдельных капель и затягиваем пробку. Момент затяжки 27 Нм. Масло в АКПП заменено.

Работа по замене масла в АКПП завершена

Дожидаемся отдельных капель и затягиваем пробку. Момент затяжки 27 Нм. Масло в АКПП заменено.

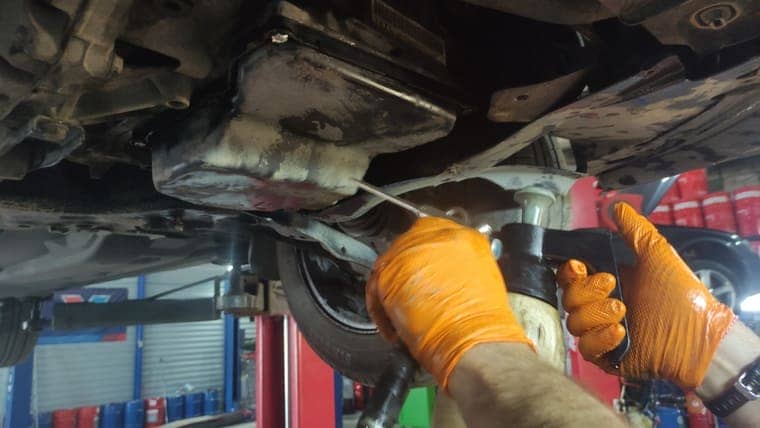

26
После завершения работ убираем следы старого масла и технических жидкостей. Все соединения должны быть сухими и чистыми.

Убираем следы масла и технических жидкостей

После завершения работ убираем следы старого масла и технических жидкостей. Все соединения должны быть сухими и чистыми.

Стоимость (на 23.04.2023) : 22 100 руб.

  • Сня­тие-уста­нов­ка защи­ты – 200 руб.
  • Аппа­рат­ная заме­на мас­ла АКПП со сня­ти­ем под­до­на – 3 900 руб.
  • Сле­сар­ные рабо­ты – 1500 руб.
  • 12 лит­ров мас­ла Мас­ло Zic Atf Multi LF (1 000 руб./л) – 12 000 руб.
  • Фильтр АКПП AVT 140 951 01 – 2 000 руб.
  • Про­клад­ка под­до­на АКПП AVT 140 931 01 – 2 000 руб.
  • Рас­ход­ные мате­ри­а­лы (очи­сти­тель, бол­ты под­до­на, уплот­ни­тель­ные коль­ца) – 500 руб.

Дополнения от автомеханика

Сле­ду­ю­щую пол­ную заме­ну мас­ла в АКПП это­го авто­мо­би­ля мы реко­мен­ду­ем сде­лать через 60 000 км. Дан­ная короб­ка охла­жда­ет­ся посред­ством неболь­шо­го теп­ло­об­мен­ни­ка, кото­рый уста­нов­лен на кор­пу­се АКПП. Внеш­ний ради­а­тор охла­жде­ния транс­мис­си­он­но­го мас­ла кон­струк­тив­но не преду­смот­рен.

Через теп­ло­об­мен­ник цир­ку­ли­ру­ет охла­жда­ю­щая жид­кость дви­га­те­ля и мас­ло авто­ма­ти­че­ской транс­мис­сии, кото­рые обме­ни­ва­ют­ся теп­лом меж­ду собой. Теп­ло­об­мен­ник выпол­нен из алю­ми­ни­е­во­го спла­ва для луч­шей теп­ло­от­да­чи. При нор­маль­ной рабо­те систе­мы охла­жде­ния тем­пе­ра­ту­ра мас­ла в короб­ке пере­дач нахо­дит­ся в рай­оне 90–95 гра­ду­сов, что и так мно­го для транс­мис­си­он­ной жид­ко­сти (нор­маль­ная рабо­чая тем­пе­ра­ту­ра 80–85 гра­ду­сов).

В усло­ви­ях, отлич­ных от нор­маль­ных, тем­пе­ра­ту­ра мас­ла в АКПП гораз­до выше. Мы часто фик­си­ру­ем мак­си­маль­ные циф­ры за 120 гра­ду­сов. Это кри­тич­но для мас­ла и АКПП в целом.

Что бы про­длить срок служ­бы дан­ной АКПП, нуж­но свое­вре­мен­но и пол­но­стью менять мас­ло и фильтр, сле­дить за систе­мой охла­жде­ния и избе­гать тяже­лых усло­вий экс­плу­а­та­ции.

Так же АКПП на этом авто­мо­би­ле воз­мож­но дообо­ру­до­вать внеш­ним ради­а­то­ром охла­жде­ния транс­мис­си­он­но­го мас­ла, что так же уве­ли­чит срок служ­бы транс­мис­сии.

Счаст­ли­во­го пути!
